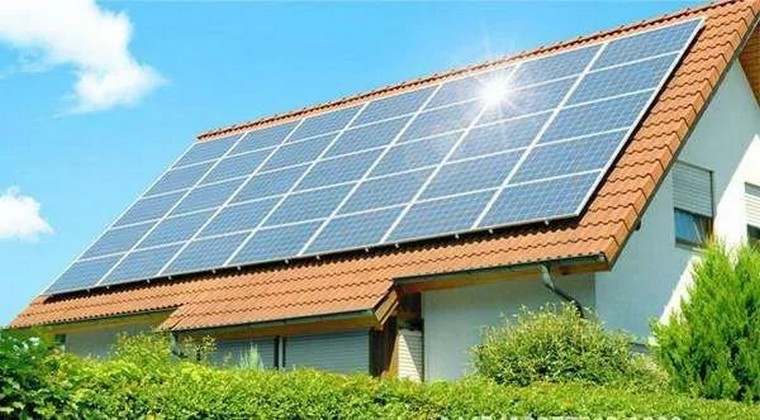

家庭分布式太陽能發電系統，其實就是家庭光伏發電站。



家庭光伏發電站通常有光伏組件、逆變器、支架、匯流箱以及相關系統配件組成，家庭通過去供電部門申請，在得到批復后，經由系統安裝商安裝，然后并入電網。



過程說起來容易，但是施工還是有嚴格的要求的，通常由系統安裝商來操作，安裝商也要有資質，機電安裝和承裝修。



一般家庭發電采用兩種并網方式，自發自用余電上網；全額上網兩種模式。光伏發電除了可以節約電費，在531之前以及531日之后部分地區還能拿到國家、地方的補貼。



未來隨著家庭儲能的入場，家庭光伏電站會有著越來越大的發展前景。



家庭自用小型光伏發電詳細配置



500W的光伏板18V，應該配置12V50A的太陽能控制器，12V210Ah鋰電池組，還有1000W的逆變器。這種配置是家用小型太陽能發電儲能系統的常規配置。



下面分享一下選擇配置的方法。



1、選擇配置太陽能控制器



太陽能光伏儲能系統中，太陽能光伏板18V，應該選擇12V系列的鋰電池組，按照500W的光伏板，滿功率充電的情況下，最大持續的充電電流是500W/12V=42A，所以選擇40A的控制器小了，不合適，應該選擇50A的控制器。



太陽能控制器的參數設置，如下：



①控制器中鋰電池組欠壓保護參數設置



太陽能控制器要先于鋰電池保護板進行欠壓保護，所以控制器內部的欠壓保護值要高于鋰電池組的保護板欠壓保護值，這樣有利于鋰電池組的循環壽命。



如果是12V系列的三元鋰電池組，鋰電池保護板的欠壓保護會是8.4V，太陽能控制器的欠壓保護設置應該為9V，讓控制器先于鋰電池保護板進行欠壓保護。



如果是磷酸鐵鋰12V的電池組，保護板的欠壓保護會是8V，而太陽能控制器的欠壓保護設置應該為10V，因?yàn)榱姿徼F鋰電池在放電快結束時的電壓跳動特別大，所以太陽能控制器的欠壓保護會設置高一些，讓控制器更快些進行欠壓保護。也是為了磷酸鐵鋰電池的壽命考慮。



②充電過流保護參數設置



太陽能控制器中，如果額定的持續電流是50A，那充電過流的參數設置應該是1.1倍，也就是55A左右，延時時間3秒。也就是說充電電流如果達到了55A以上，而且充電時間超過了3秒，說明系統異常了，控制器將會切斷充電回路，避免整個太陽能儲能系統被異常損壞。



③過載保護與短路保護



太陽能控制器設置過載保護值，為額定電流的1.2倍左右，保護的延時時間應為30秒左右，兩個條件都滿足時，控制器就會認為系統處于過載的異常情況，就會切斷放電回路，無輸出。



按照1000W逆變器的配置，放電的額定電流是85A左右，所以太陽能控制器設置的過載保護電流為100A。



太陽能控制器的短路保護參數值，會設置為額定電流的2倍（170A），延時時間us級別，時間反應更快，避免儲能系統被異常的大電流損壞。
